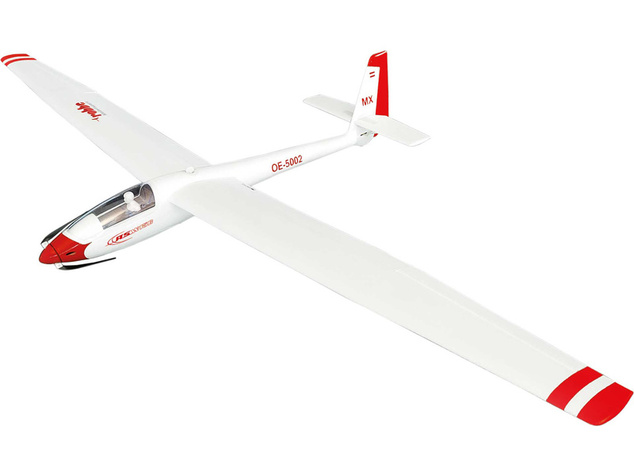

ASW 15b 2.3m Kit

Popis produktu

Charakteristika:

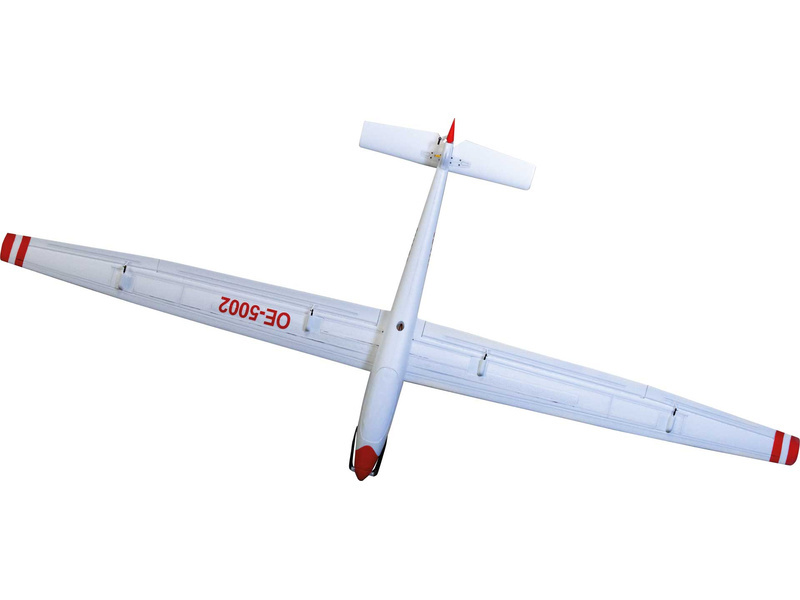

Stavebnica RC modelu vetroňa ASW 15b o rozpätí 2.27m z EPO bez elektroniky je určená všetkým, ktorí si chcú osadiť model vlastnou elektronikou a pohonom. Krídlo s uhlíkovými výstuhami, rýchloupínací systém krídla a výškovky, kabína s magnetickým zámkom. Sklopná vrtuľa s kuželom je v balení.

Model je koncipovaný ako stavebnica s hotovými dielmi bez elektroniky, ovládané sú smerovka, výškovka, křidélka, klapky a motor. Manuál sprevádza montážou serv s ťahadlami a káblami, zástavby motora, regulátora a batérie. Serva sú odporúčané mini 6ks s rozmermi max. 23x11,7x20,8mm, striedavý motor o priemere 34mm (3434 1000Kv 125g) s hriadeľou 4mm a regulátor 30A. Servo káble sú odporúčané 4ks 60cm a 2ks 20cm.

Vlastnosti

• Stavebnica modelu ASW 15b z EPO
• Krídlo s uhlíkovými výstuhami
• Uhlíková hranatá spojka krídla
• Špeciálny rýchlouzáver polovíc krídla
• Plávajúca výškovka so západkovým zámkom

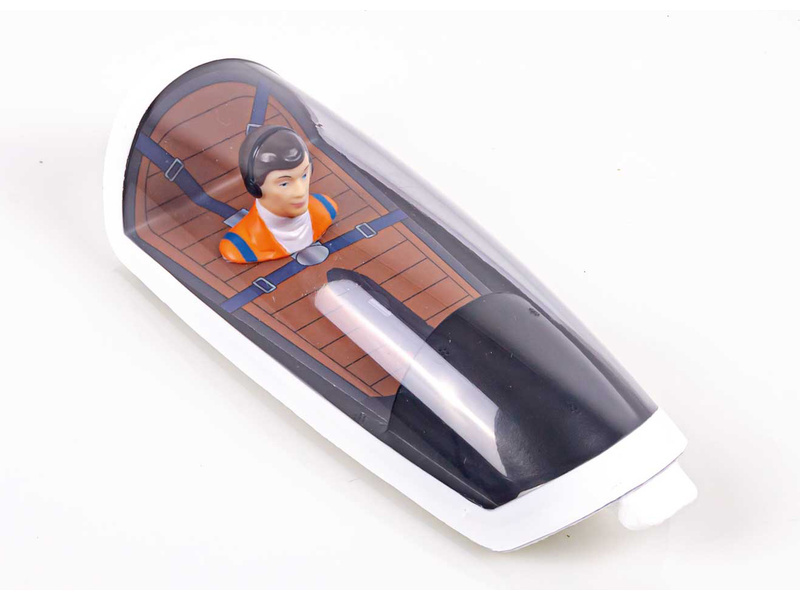

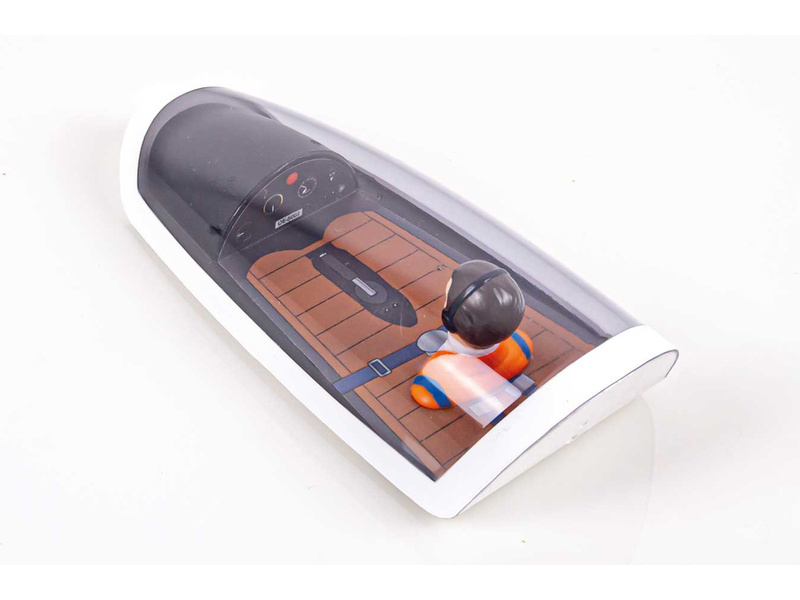

• Kryt trupu s magnetickým zatváraním
• Dekoračná sada samolepiek
• Plastová výstuž podlahy trupu
• Sklopná vrtuľa 10x6

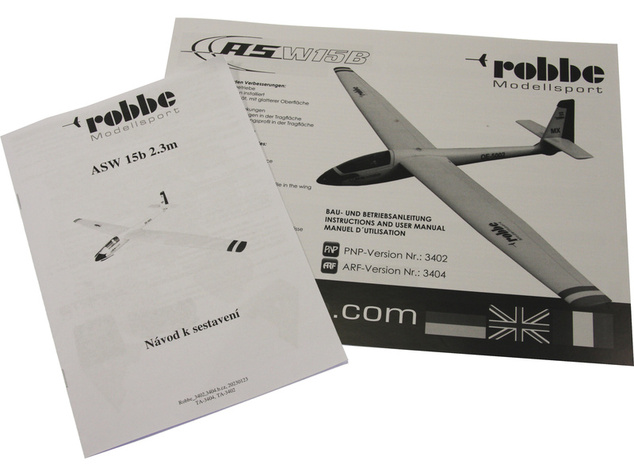

• Montážny návod nemecky, anglicky a francúzsky

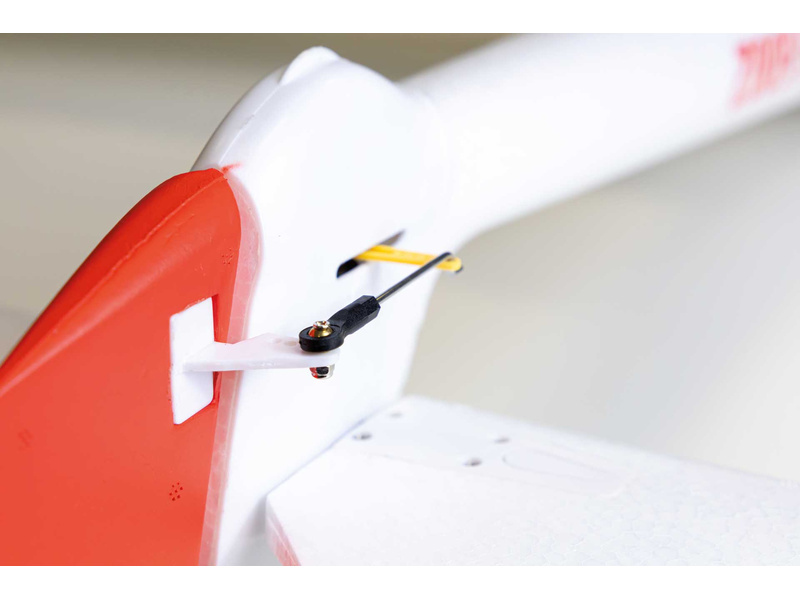

Plávajúca výškovka

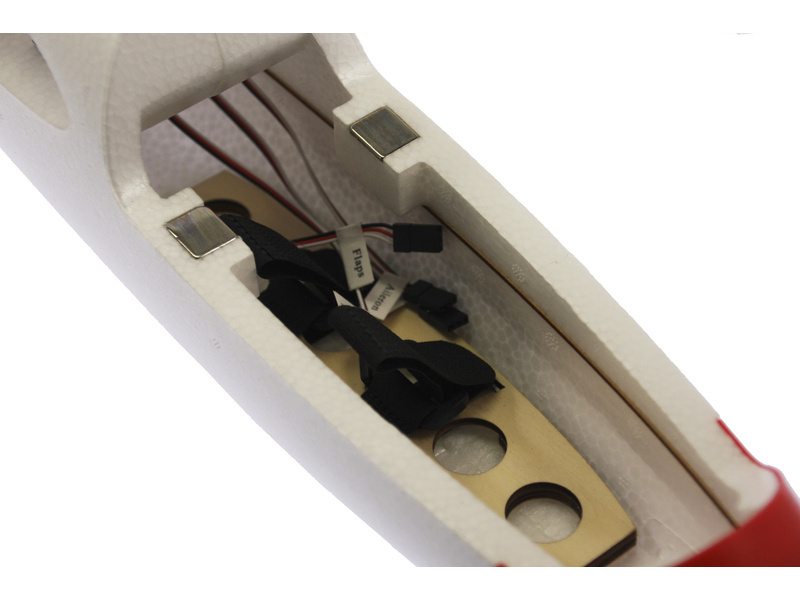

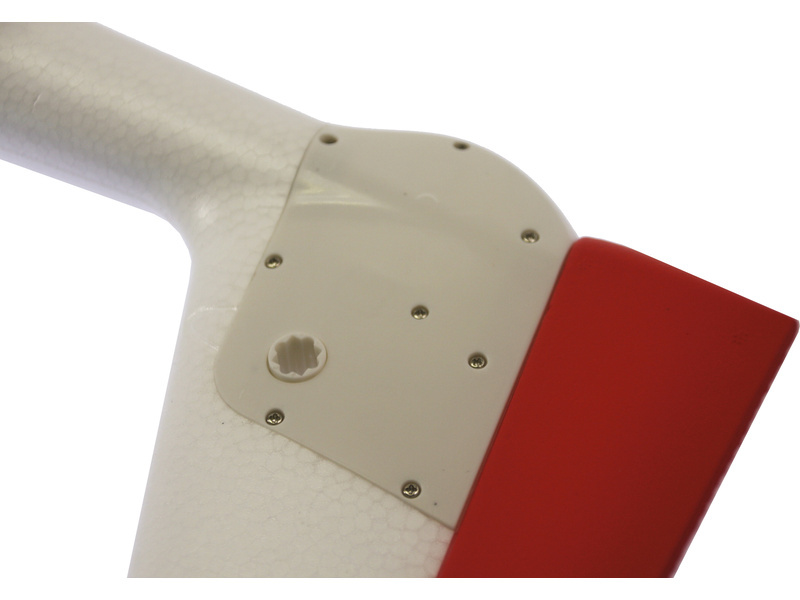

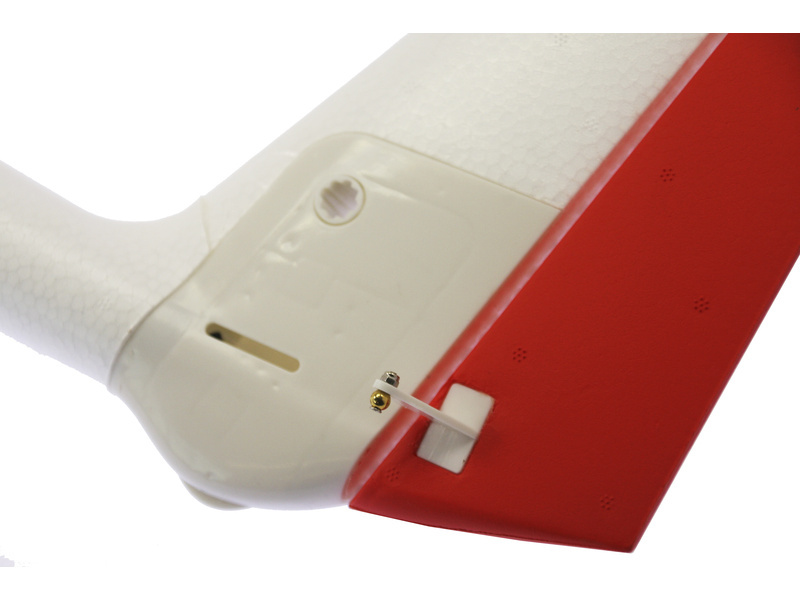

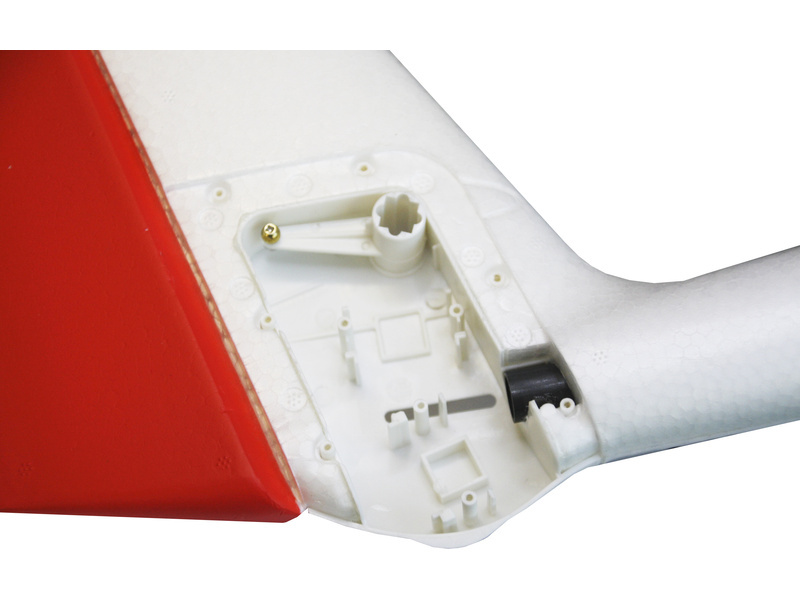

Serva výškového a smerového kormidla sú v plastovej krabičke, do ktorej sa veľmi ľahko nainštalujú. V trupe sú vedené predlžovacie káble od serv k prijímaču. Osa plávajúcej výškovky je súčasťou tejto krabičky a je vnútorné drážkovaná pre spojku oboch polovíc výškovky.

Montáž výškovky

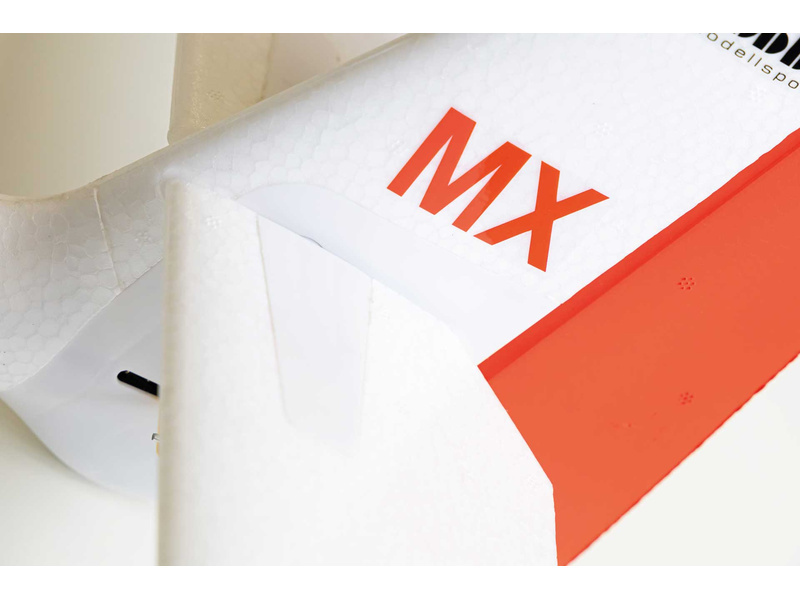

Koncovka spojky výškovky je vybavená poistkou, ktorá sa zaistí po zasunutí. Pri demontáži stačí podržať plastové tlačidlo na výškovke a dôjde k rozpojeniu oboch polovíc.

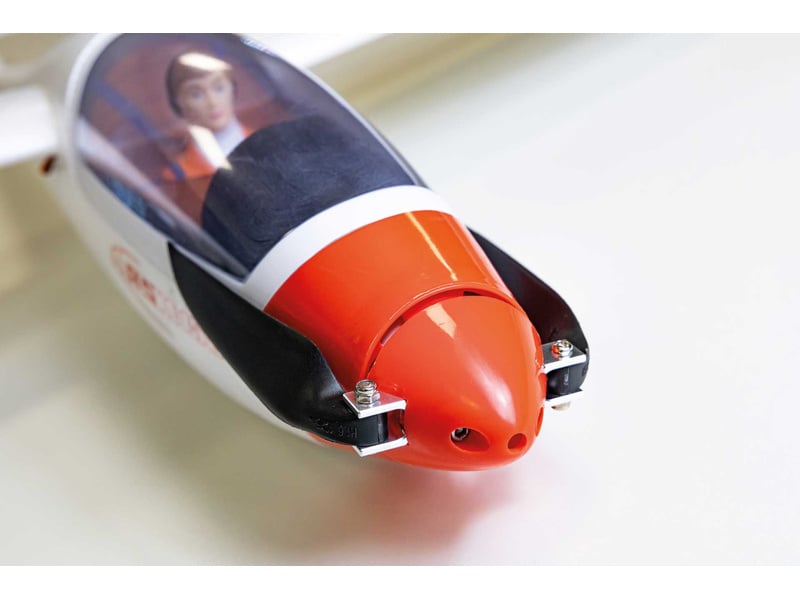

Sklopná vrtuľa

Súčasťou balenia je sklopná vrtuľa s kuželom a unášačom na hriadeľ o priemere 4mm. Kužel je tvarovaný a presne zodpovedá výlisku prednej časti trupu.

Zástavba pohonnej jednotky

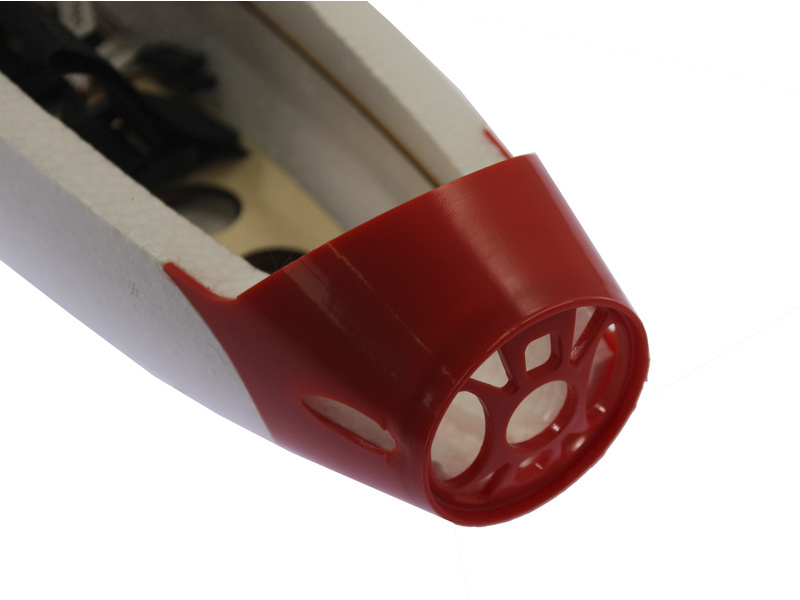

Do priestoru lože motora sa vojde motor o priemere do 36mm, regulátor je možné umiestniť na bok trupu pomocou suchého zipsu.

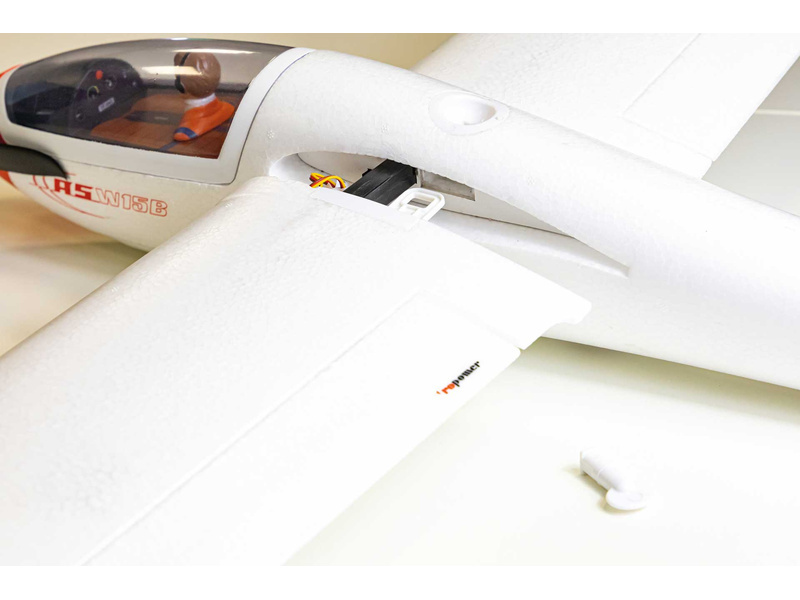

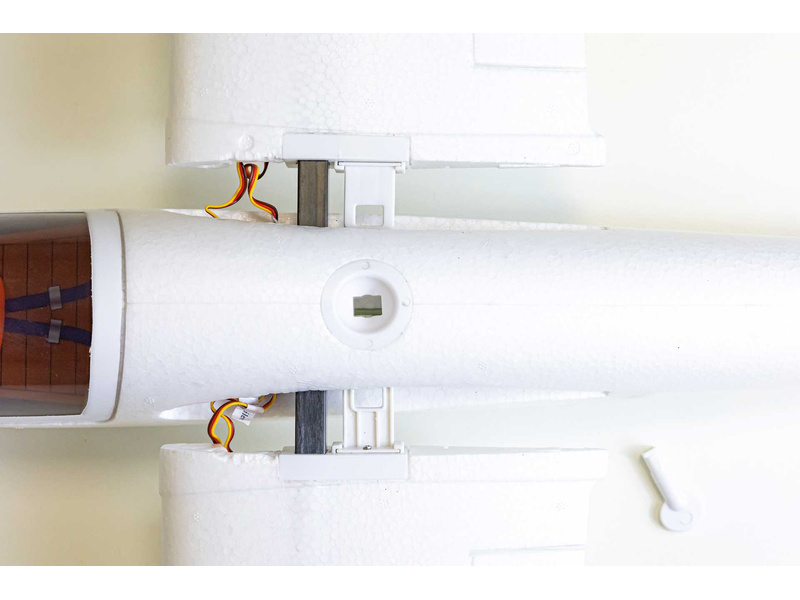

Montáž krídla

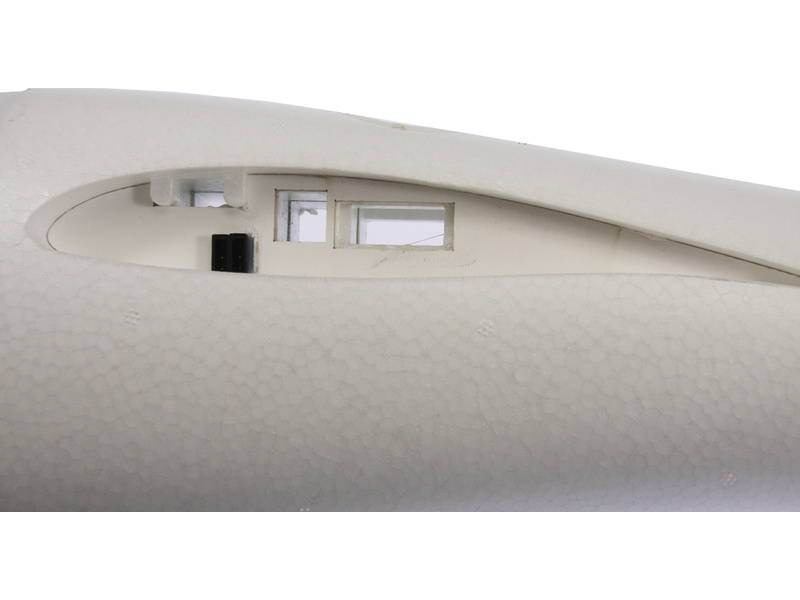

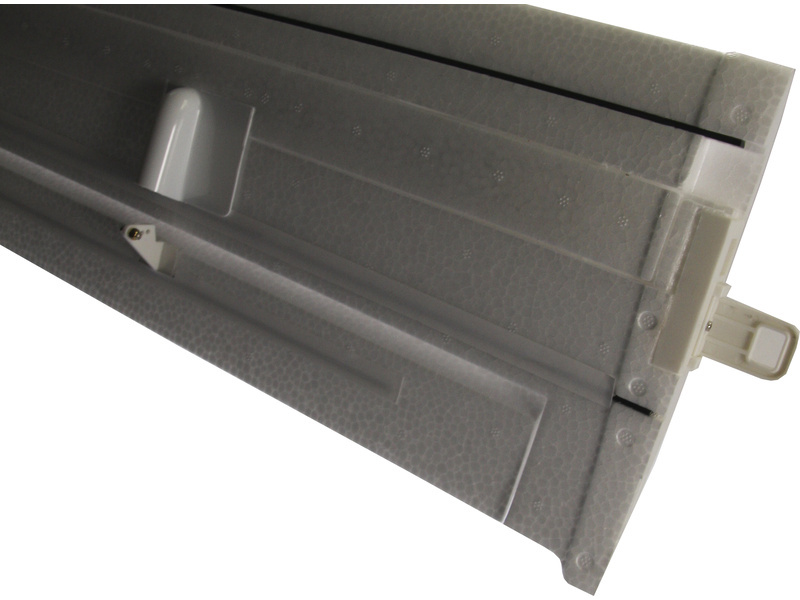

Veľmi prakticky je vyriešené spojenie polovíc krídla s trupom. Každá časť krídla je opatrená konzolou s otvorom, do ktorého sa po nasunutí oboch častí do trupu vloží poistný čap.

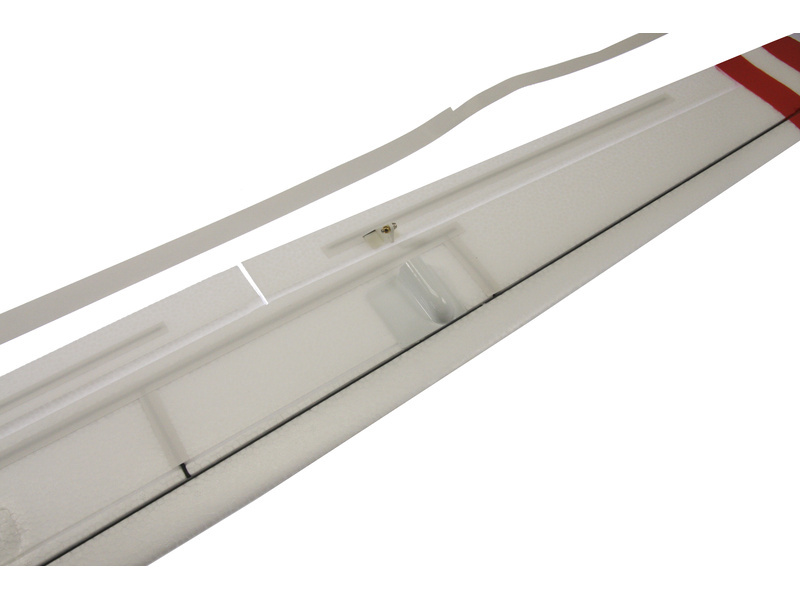

Serva křidélok a klapiek

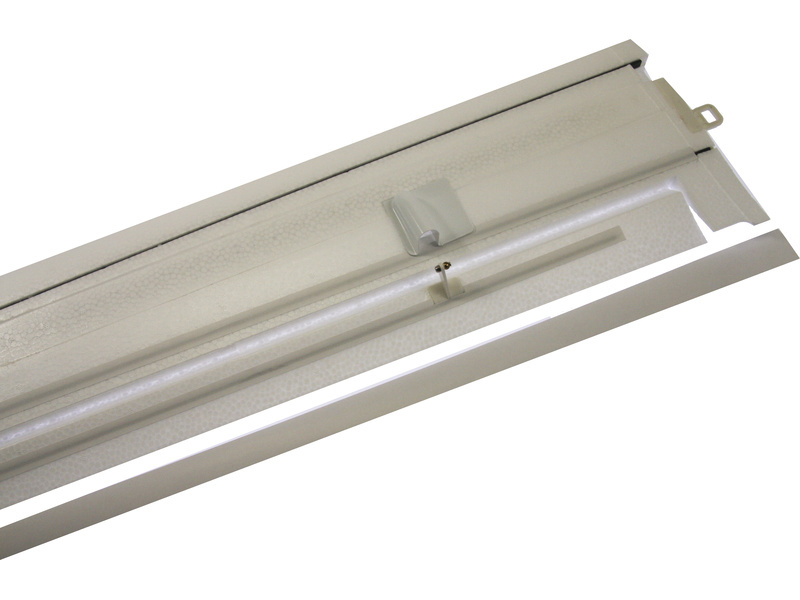

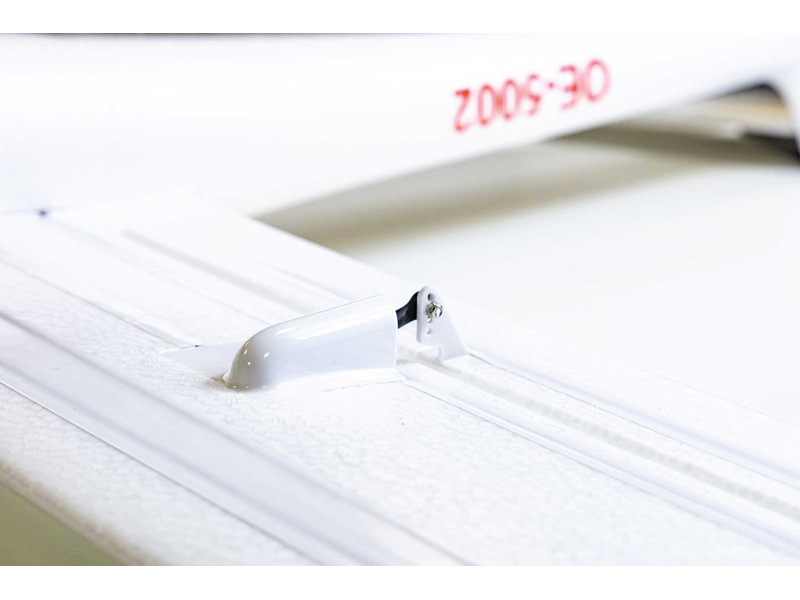

Serva křidélok a klapiek sa vložia do pripravených vreciek v krídle a prekryjú krytom, pretiahnu sa predlžovacie káble a pripoja serva. Potom už len stačí nainštalovať ťahadlá na páky kormidiel.

Obsah balenia:

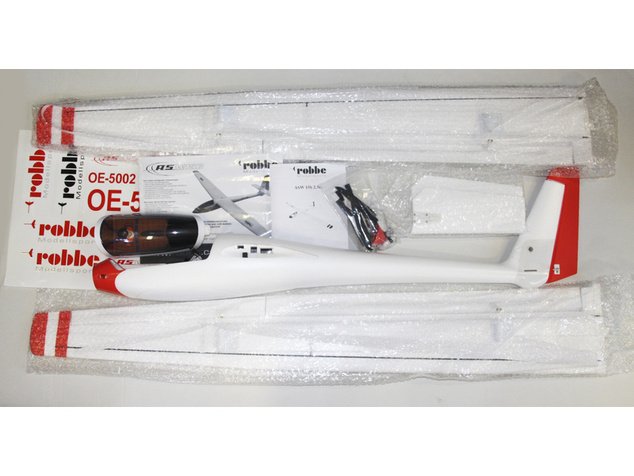

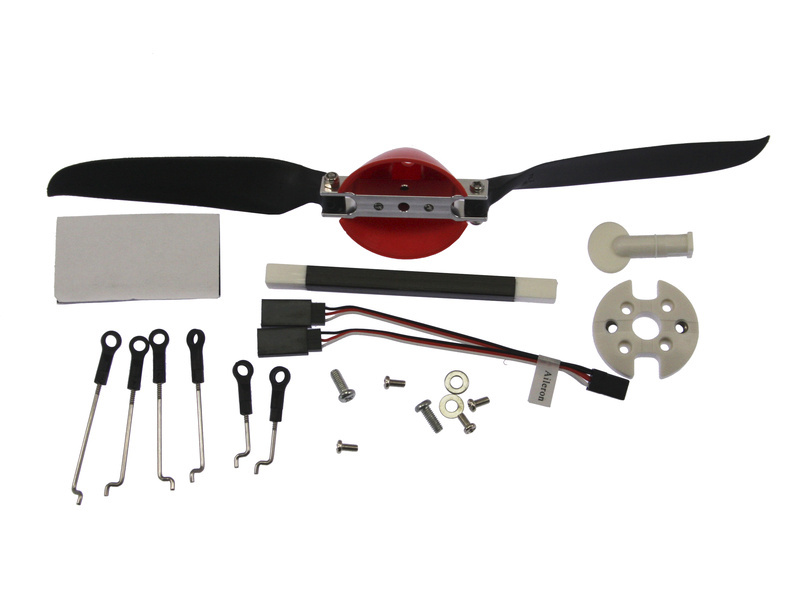

V balení je stavebnica RC modelu vetroňa ASW 15b o rozpätí 2.27m z EPO bez elektroniky a pohonu, obsiahnutá je sklopná vrtuľa 10x6 s kuželom 47mm na hriadeľ 4mm, spojky krídla a výškovky, V-kábel, ťahadlá s vidlicami, kryty serva, suchý zips a poistku pre spojenie krídla, sada obtiskov, viacjazyčný manuál v angličtine, nemčine, francúzštine a návod v češtine.

Doporučujeme dokúpiť 7+ kanálovú RC súpravu, 6ks mini serva, motor s regulátorom a LiPol batériu 2200mAh 3S s konektorom EC3 a nabíjačom.
