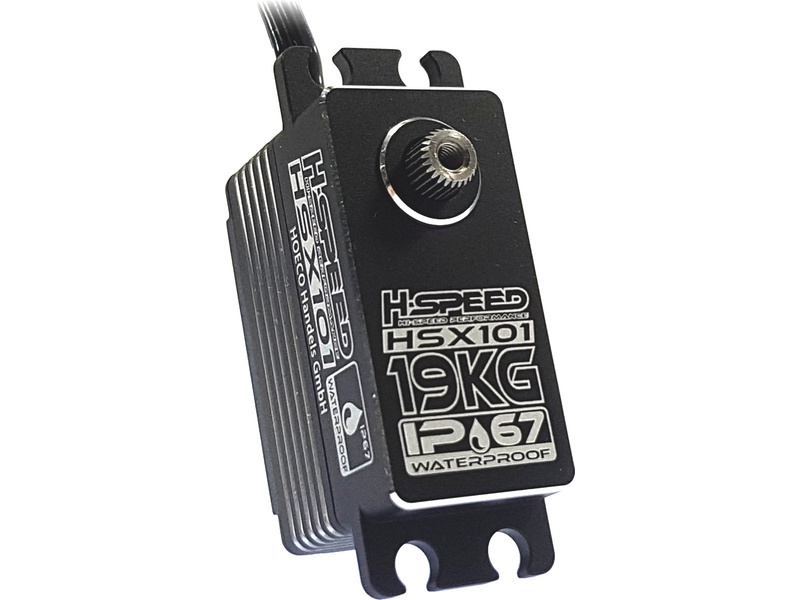

H-Speed servo HSX101 19kg.cm 0.073s/60° 25T

Popis produktu

Charakteristika:

Nízke digitálne servo H-Speed HSX101 so striedavým motorom. Celohliníková CNC krabička, 2x guľkové ložisko, kovové prevody, magnetický enkodér polohy, vodeodolné (IP67), napájanie 4.8-8.4V, moment 13-19kg.cm, rýchlosť 0,11-0,073s/60°, hmotnosť 54,5g, rozmery: 40x20x26mm. Tisícihran 25T.

Ideálne pre RC modely áut 1:10 - 1:12, RC modely lodí, RC lietadlá a iné aplikácie. Vysokokvalitná CNC hliníková krabička zabezpečuje optimálne chladenie a poskytuje vysokú odolnosť.

Vlastnosti

• Štandardné servo s nízkym profilom
• Celohliníková CNC krabička
• Striedavý motor s dlhou životnosťou
• 2x guľkové ložisko
• Kovové oceľové prevody
• Vodeodolné - trieda krytia IP67
• Snímanie polohy magnetickým enkodérom
• Možnosť bežného prevádzky alebo navijáku
• Tisícihran 25T
• Vhodné pre RC modely áut v mierke 1:10 - 1:12, RC modely lodí, lietadiel a ďalšie aplikácie

Špecifikácie

• Rýchlosť: 0,110s/60° @ 5,0V
• Rýchlosť: 0,095s/60° @ 6,0V
• Rýchlosť: 0,083s/60° @ 7,4V
• Rýchlosť: 0,073s/60° @ 8,4V
• Moment: 13kg.cm @ 5,0V
• Moment: 16kg.cm @ 6,0V
• Moment: 18kg.cm @ 7,4V
• Moment: 19kg.cm @ 8,4V

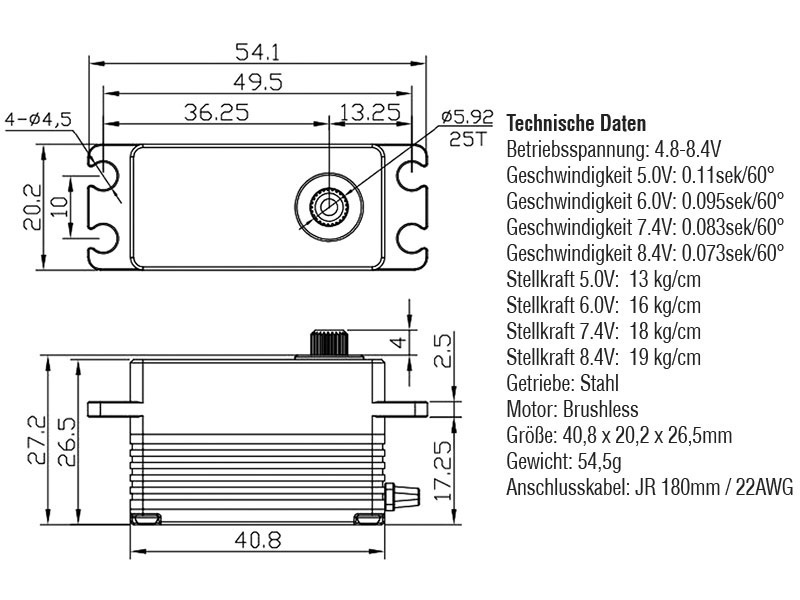

• Rozmery: 40,8 x 20,2 x 26,5 mm
• Hmotnosť: 54,5 g

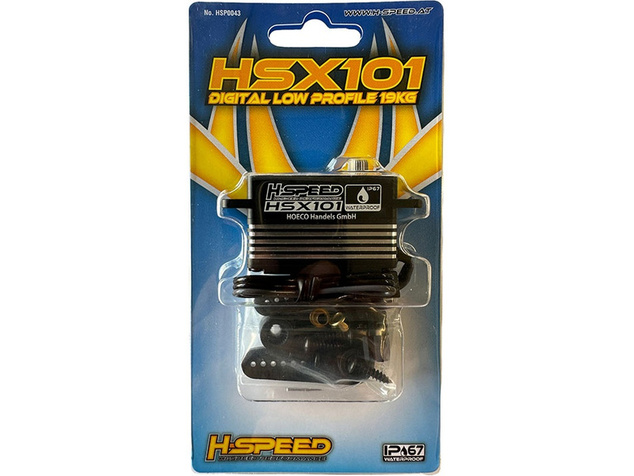

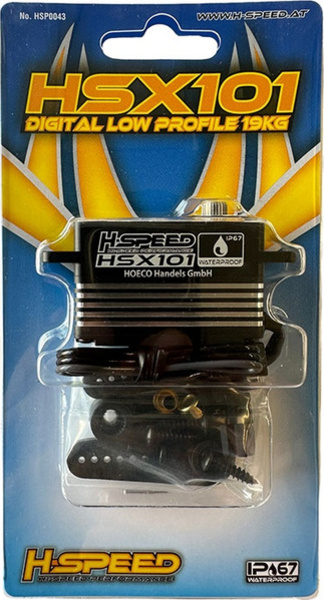

Obsah balenia:

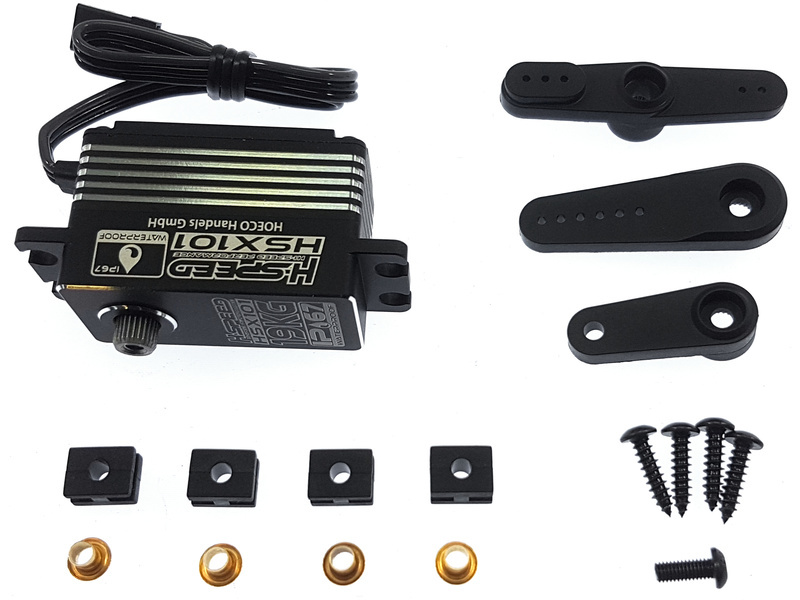

Balenie obsahuje servo HSX101, predlžovací servo kábel, 3x páku serva (jednostranná R - 30mm, jednostranná R - 18mm, obojstranná D - 38mm), skrutku páky, 4x silentblok s kovovou vložkou, 4x skrutku na uchytenie serva.

Odporúčame dokúpiť:

Páka serva

Pre serva je k dispozícii široká škála pák, či už plastových, hliníkových, jednostranných, obojstranných, atď.

• Kompletný prehľad pák serv s tisícihranom 25T (zubov).

Predlžovací kábel

V prípade potreby môžete dĺžku prívodného kábla predĺžiť pomocou predlžky servo kábla JR. Ďalšie káble pozri príslušenstvo.

Externý zdroj BEC

Výkonné serva odporúčame napájať cez externý zdroj BEC. Zdroje je tiež nutné inštalovať, ak v modeli nahradzujete pôvodné servo výkonejším a existujúci regulátor nemá dostatočne dimenzovaný integrovaný BEC.

• Prehľad externých zdrojov BEC

Montážna sada serva

Pre zníženie namáhania lože serva a vibrácií odporúčame montáž serva cez silentbloky pomocou montážnej sady.

• Montážne sady serva

Vysvetlivky

Prehľad konektorov serv

Pre pripojenie serva do prijímača sa štandardne využíva Univerzálny servo konektor, ktorý môže byť typu JR alebo Futaba.

• Konektor JR sa dá bez problémov zapojiť do protikusu Futaba.
• Pre zapojenie konektora Futaba do protikusu JR stačí odrezať vodícu plošku z bočnej strany.

Prehľad tisícihranov a pák serv

V tabuľke je uvedený prehľad tisícihranov, ktoré jednotliví výrobcovia typicky používajú. (Počet zubov a veľkosť tisícihranu sa môže výnimočne líšiť.)
